凸輪分割器實現精準間歇運動的核心在于其特殊的“凸輪+分度盤”機械結構設計。這是一種將連續旋轉運動轉換為精確間歇步進運動的高精度裝置。

以下是其實現精準間歇運動的工作原理和關鍵要素的詳細說明：

一、核心工作原理：共軛凸輪與分度盤的嚙合

  1.  基本構成：

•    入力凸輪（輸入軸）：通常是一個輪廓精密加工的共軛凸輪（由一片主凸輪和一片回凸輪組成，或是一個立體溝槽凸輪）。
•    出力轉塔（輸出軸）：上面裝有分度盤，盤沿圓周均勻分布著若干個滾子（從動件）。
•    箱體：提供高剛性支撐，確保對心精度。

   2. 運動循環（一個分度周期）：

        分度期（驅動期）：

•     入力軸連續旋轉，帶動共軛凸輪轉動。
•     凸輪的輪廓曲線（通常為改良正弦、梯形等加速度曲線）開始推動分度盤上的滾子。
•     通過凸輪曲線與滾子的線接觸（或面接觸），將凸輪的旋轉運動轉化為分度盤的精確、平穩的旋轉運動。
•     在此期間，輸出軸轉動一定的角度（如90°、120°等，取決于分度數）。

        停止期（靜止期）：

•     凸輪繼續旋轉，但進入其“基圓”部分（輪廓半徑恒定）。
•     此時，凸輪與滾子保持接觸，但沒有徑向推力。
•     同時，共軛凸輪的設計使得多個滾子被“夾持”在凸輪的兩個曲面之間，產生自鎖效應（力學鎖緊），分度盤被完全固定，無法轉動。
•     輸出軸保持絕對靜止，為工藝操作（如加工、裝配、檢測）提供穩定時間。

二、實現“精準”和“高可靠性”的關鍵技術與設計

   1. 高精度共軛凸輪曲線設計

•    使用改良正弦、改良梯形、五次多項式等特定曲線。這些曲線經過優化，能保證滾子在運動開始和結束時速度、加速度為零，實現平滑啟動和停止，極大減小沖擊和振動。
•    曲線的精度直接決定了分度運動的平穩性和定位精度。

   2. 共軛凸輪與多點滾子嚙合系統

•    共軛設計：主凸輪負責驅動，回凸輪在分度期和停止期都始終與對應的滾子接觸。這種設計消除了反向間隙，提供了剛性極高的傳動。
•    多點嚙合：在停止期，通常有2-3個或更多的滾子同時被兩個凸輪曲面夾緊，形成力學上的過定位。這提供了極大的扭轉剛性，能抵抗外部的沖擊和負載波動，確保在停止期絕無晃動。

   3. 中心距預緊與高精度制造

•    采用心軸式或法蘭式結構，通過精密加工和裝配，確保入力軸與出力軸的中心距恒定且精確。
•    所有關鍵部件（凸輪、分度盤、滾子、軸承）都經過磨削或超精加工，達到微米級精度，并將累積誤差降至最低。

   4. 剛性箱體與精密軸承

•    高強度箱體為整個系統提供穩固的基礎，防止變形。
•    使用大尺寸、高剛性的交叉滾子軸承或圓錐滾子軸承支撐出力轉塔，既能承受徑向力，也能承受軸向力，確?；剞D(zhuǎn)中心的穩定。

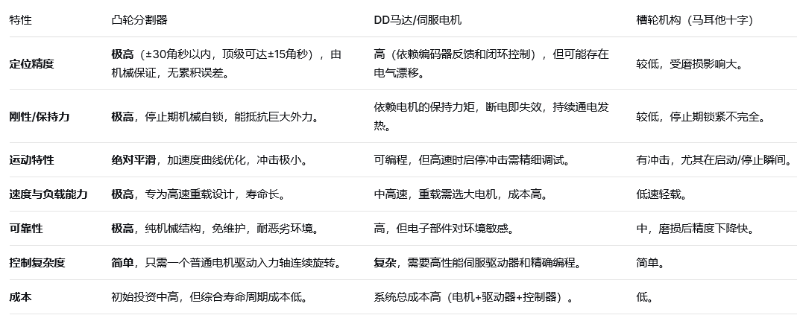

三、與其它間歇機構（如DD馬達、步進/伺服+槽輪）的對比

四、典型應用場景

正是由于上述無可比擬的精度、剛性和可靠性，凸輪分割器被廣泛應用于：

•     高速自動化裝配線（如灌裝、包裝、電子元件組裝）
•     多工位加工中心（如沖壓、鉚接、焊接、點膠）
•     精密檢測和分選設備
•     印刷機械（如絲印、模切）
•     制藥和食品包裝機械

總結

凸輪分割器實現精準間歇運動的本質是：通過精密加工的共軛凸輪曲線，將連續的旋轉輸入，強制轉化為嚴格遵循預定運動規律（平滑啟停）的間歇輸出，并利用其獨特的機械結構，在停止期實現剛性的自鎖固定。

它是一種“以機械結構的確定性，來保證運動精度和可靠性”的經典設計，在高速、重載、長周期連續工作的自動化場合，其綜合性能往往優于純電控方案。選擇合適的凸輪分割器，關鍵在于根據工位數、分度角、負載扭矩、轉速、精度要求等參數進行計算和選型。
